Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
SHENHUA
Chứng nhận:
CE,UL
Số mô hình:
SC810
Băng hình
Băng hình
Băng hình

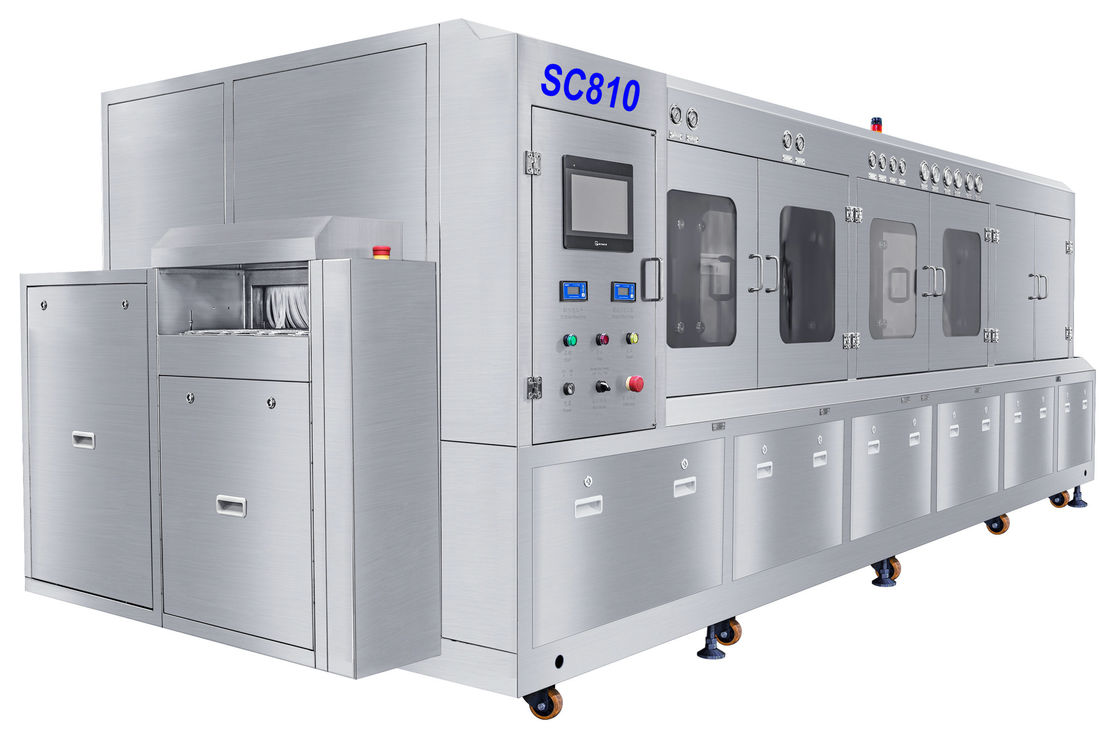

SC810 là thiết kế đặc biệt để làm sạch chất trợ dung hàn IC bán kết hợp gói khung chì.
Quá trình rửa chất lỏng + rửa nước DI, phần rửa chất lỏng dài 1000mm và chiều rộng thực 600mm, hữu ích cho tất cả các gói khung dẫn.
Quy trình SC810: Rửa sơ+Giặt+ Cách ly hóa chất+ Rửa trước+ Xả+Xả cuối+ Thổi khô+ Sấy khô bằng không khí nóng1+ Sấy khô bằng không khí nóng2.
Bằng cách sử dụng công nghệ làm sạch phun hỗn hợp mới nhất của SME, hệ thống có những ưu điểm sau:
1. Dòng gói Leadframe trong hệ thống làm sạch dây chuyền.
2. Công nghệ rửa phun hỗn hợp chất lỏng, kết quả siêu rửa, làm sạch hoàn toàn chất trợ dung hàn dán bằng nước và chất trợ dung không sạch.
3. Phần rửa dài hơn + Phần rửa nước DI + Phần thổi khí +2 phần làm khô bằng khí nóng.
4. Tự động cung cấp nước DI dạng lỏng và tươi, nước DI sau phần tràn sang phần trước để làm mới nước DI.
5. Hệ thống ống xả lên/xuống trên khu vực rửa và xả.
6. Có thể điều chỉnh áp suất phun nước và chất lỏng DI cho các yêu cầu làm sạch sản phẩm bán dẫn khác nhau.
7. Tiêu chuẩn được trang bị hệ thống theo dõi điện trở suất, dải điện trở suất 0 ~ 18 MΩ.
8. Dao khí thổi khô + Hệ thống sấy khí nóng 2 phần.
9. Hệ thống lưới băng tải phẳng PCB không gỉ SUS304.
10. Hệ thống điều khiển PLC, giao diện vận hành bằng tiếng Anh, vận hành dễ dàng.
11. Nhiều chức năng tùy chọn có sẵn.
12. Kết cấu toàn phần SUS304, chống ăn mòn Axit và Kiềm.
Thông số máy:
| S/N | Mục | Thông số kỹ thuật SC810 |
| 1 | lưới băng chuyền | 600mm |
| 2 | tốc độ băng tải | 0,1 ~ 1,5m / phút |
| 3 | chiều cao băng tải | 900 ± 50mm |
| 4 | hướng băng tải | trái sang phải |
| 5 | kích thước sản phẩm | L400*W600mm tối đa |
| 6 | chiều cao sản phẩm | Tối đa 100mm (với thành phần) |
| 7 | dung tích bể rửa | 120L |
| số 8 | dung tích bể rửa | 30L+60L+30L |
| 9 | tiêu thụ nước DI | 400~800L/giờ |
| 10 | không khí cạn kiệt | 36m³ |
| 11 | kiểm soát điện | PLC+TP |
| 12 | phạm vi điện trở suất | 0~18MΩ |
| 13 | phạm vi PH | 0~14 |
| 14 | cung cấp không khí | 0,5Mpa |
| 15 | Nguồn cấp | AC380V,50/60HZ,3P,110KW |
| 16 | kích thước máy | L5200*W1750*H1650mm |
| 17 | trọng lượng máy | 3000kg |
Câu hỏi 1: SC810 có thể làm sạch loại sản phẩm bán dẫn nào?
A1: Thông lượng trên gói BGA, CSP, IGBT, IPM Leadframe.nó có phần rửa 600mm với các thanh phun 2x8 trên đó, đó là lý do tại sao nó rất mạnh mẽ.
Q2: Tại sao lại là 110KW?
A2: trong phần rửa, nó có bộ gia nhiệt 3x12KW; trong phần rửa trước, nó có bộ gia nhiệt 1x12KW;ở phần Xả có bộ gia nhiệt 1x12KW;trong phần khô không khí nóng, nó có máy sưởi 2x7,5KW, và chúng tôi cũng có máy thổi khí, máy bơm điện.
Câu 3: Nhiệt độ chất lỏng và nhiệt độ nước DI là bao nhiêu?
A3: nhiệt độ chất lỏng có thể nóng đến 80oC;Nước DI có thể nóng đến 60℃.
Q4: Mức tiêu thụ chất lỏng mỗi giờ là bao nhiêu?
A4: Nó phụ thuộc vào chính chất lỏng và nhiệt độ, chúng tôi lắp đặt bình ngưng làm mát bằng chất lỏng, thông thường là 5 ~ 10L / Giờ.
