Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
SHENHUA
Chứng nhận:
CE,UL
Số mô hình:
SC810
Băng hình
Băng hình
Băng hình
Băng hình

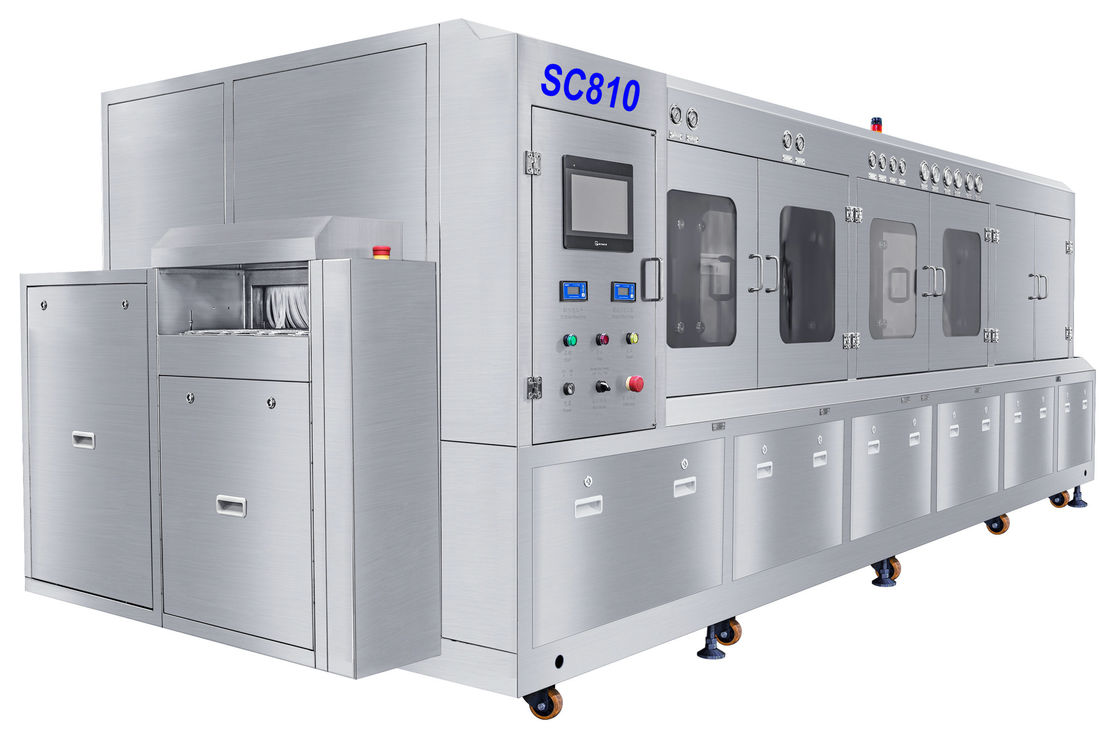

SC810 là một máy làm sạch phun trong dây chuyền nhỏ gọn để làm sạch chất trợ dung của khung chì, IGBT, IPM, BGA, gói CSP bằng cách sử dụng rửa bằng chất lỏng và xả bằng nước DI và sấy khô bằng khí nóng.
Dành cho tất cả các loại chất trợ dung và khung chì, IGBT, IPM, BGA, gói CSP.
Quy trình hoạt động của SC810: Rửa sơ bộ + Rửa + Cách ly hóa chất + Xả sơ bộ + Xả + Xả cuối cùng + Sấy khô bằng khí + Sấy khô bằng khí nóng 1 + Sấy khô bằng khí nóng 2.
Bằng cách sử dụng công nghệ làm sạch phun hỗn hợp mới nhất của SME, hệ thống có những ưu điểm sau:
1. Hệ thống làm sạch trong dây chuyền chất trợ dung gói khung chì.
2. Công nghệ rửa phun hỗn hợp chất lỏng, kết quả rửa siêu việt, làm sạch hoàn toàn chất trợ dung của bột hàn tan trong nước và chất trợ dung không cần làm sạch.
3. Các phần rửa dài hơn + phần xả nước DI + phần thổi khí + 2 phần sấy khô bằng khí nóng.

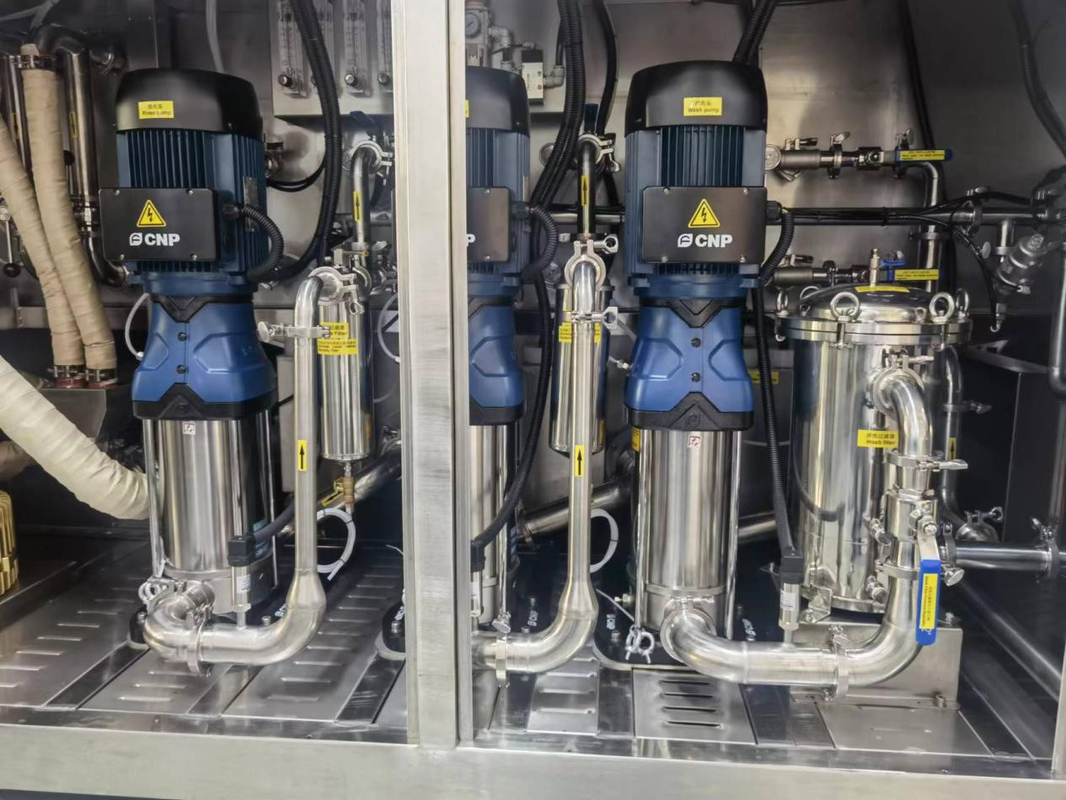

4. Cung cấp chất lỏng và nước DI tươi tự động, nước DI của phần sau tràn sang phần trước để làm mới nước DI.

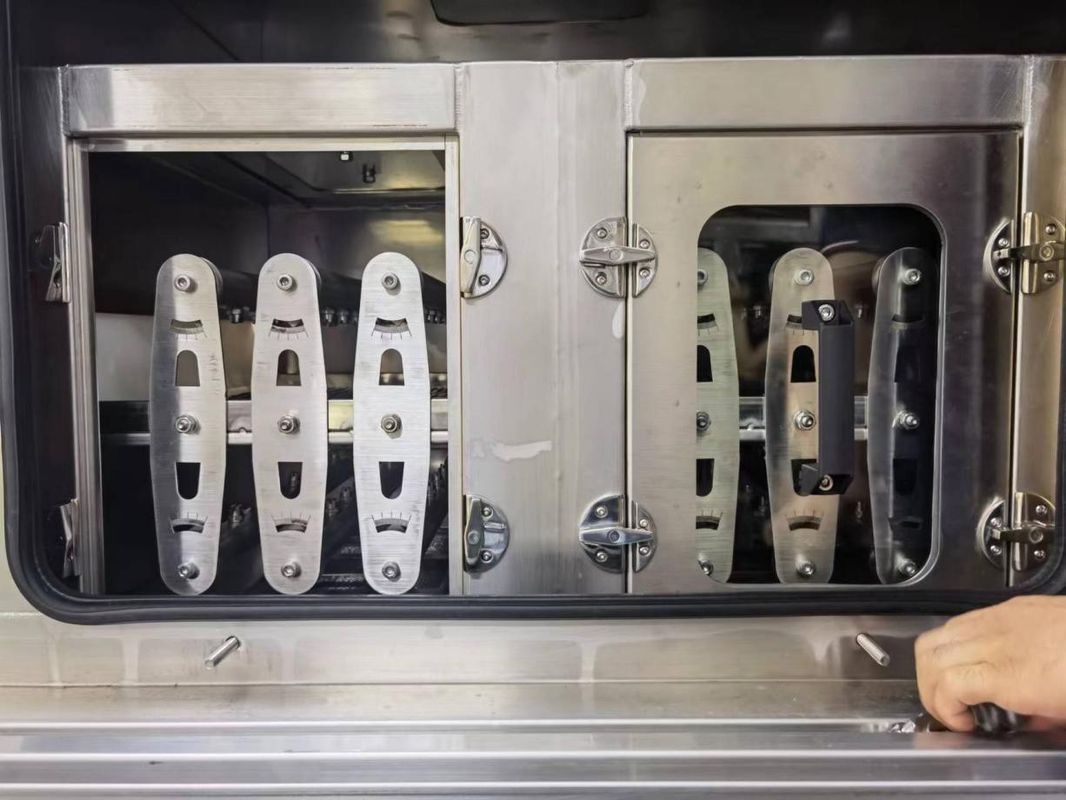

5. Hệ thống phun lên/xuống ở các phần rửa và xả.
6. Áp suất phun chất lỏng và nước DI có thể được điều chỉnh cho các yêu cầu làm sạch sản phẩm bán dẫn khác nhau.
7. Tiêu chuẩn được trang bị hệ thống giám sát điện trở, phạm vi điện trở 0~18 MΩ.
8. Dao gió thổi khô + hệ thống sấy khô bằng khí nóng 2 phần.
9. Hệ thống lưới băng tải phẳng PCB bằng thép không gỉ SUS304.
10. Hệ thống điều khiển PLC, giao diện vận hành bằng tiếng Anh, dễ vận hành.
11. Nhiều chức năng tùy chọn có sẵn.
12. Cấu trúc SUS304 tổng thể, chống ăn mòn axit và kiềm.
Thông số kỹ thuật máy:
| S/N | Mục | Thông số kỹ thuật SC810 |
| 1 | lưới băng tải | 600mm |
| 2 | tốc độ băng tải | 0.1~1.5m/phút |
| 3 | chiều cao băng tải | 900±50mm |
| 4 | hướng băng tải | Trái sang Phải |
| 5 | kích thước sản phẩm | Tối đa L400*W600mm |
| 6 | chiều cao sản phẩm | Tối đa 100mm (với linh kiện) |
| 7 | dung tích bình rửa | 120L |
| 8 | dung tích bình xả | 30L+60L+30L |
| 9 | tiêu thụ nước DI | 400~800L/H |
| 10 | khí thải | 36m³ |
| 11 | điều khiển điện | PLC+TP |
| 12 | Phạm vi điện trở | 0~18MΩ |
| 13 | Phạm vi PH | 0~14 |
| 14 | cung cấp khí | 0.5Mpa |
| 15 | nguồn điện | AC380V,50/60HZ, 3P,110KW |
| 16 | kích thước máy | L5200*W1750*H1650mm |
| 17 | trọng lượng máy | 3000KG |
Q1: SC810 có thể làm sạch những loại sản phẩm bán dẫn nào?
A1: Chất trợ dung trên gói BGA, CSP, IGBT, IPM Leadframe. Nó có phần rửa 600mm với 2x8 thanh phun trên đó, đó là lý do tại sao nó mạnh mẽ như vậy.
Q2: Tại sao nó là 110KW?

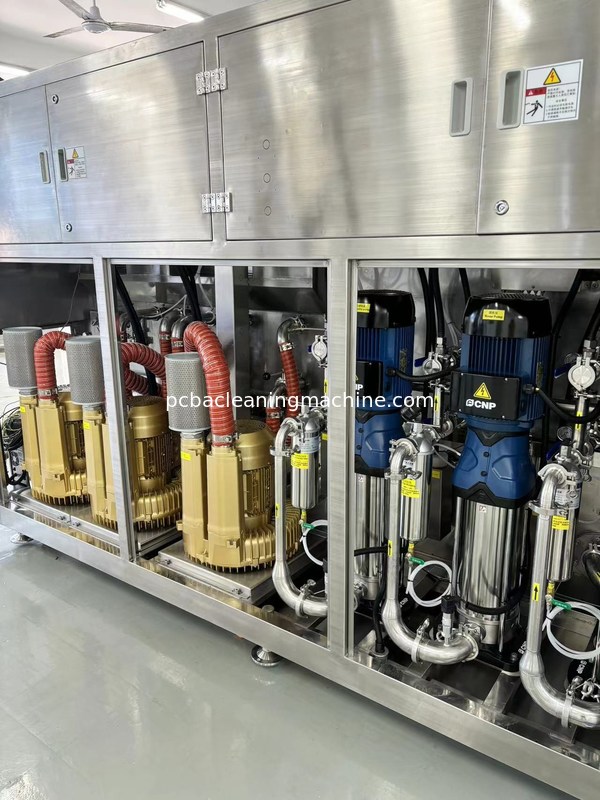

A2: Trong phần rửa, nó có bộ gia nhiệt 3x12KW; trong phần xả sơ bộ, nó có bộ gia nhiệt 1x12KW; trong phần xả, nó có bộ gia nhiệt 1x12KW; trong phần sấy khô bằng khí nóng, nó có bộ gia nhiệt 2x7.5KW và chúng tôi cũng có quạt gió, bơm điện.
Q3: Nhiệt độ chất lỏng và nhiệt độ nước DI là bao nhiêu?
A3: Nhiệt độ chất lỏng có thể nóng đến 80℃; nước DI có thể nóng đến 60℃.
Q4: Mức tiêu thụ chất lỏng mỗi giờ là bao nhiêu?
A4: Nó phụ thuộc vào bản thân chất lỏng và nhiệt độ, chúng tôi lắp đặt bộ ngưng tụ làm mát chất lỏng, thường là 5~10L/giờ.
