Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
SHENHUA
Chứng nhận:
CE,UL
Số mô hình:
SC820
Băng hình
Băng hình
Băng hình

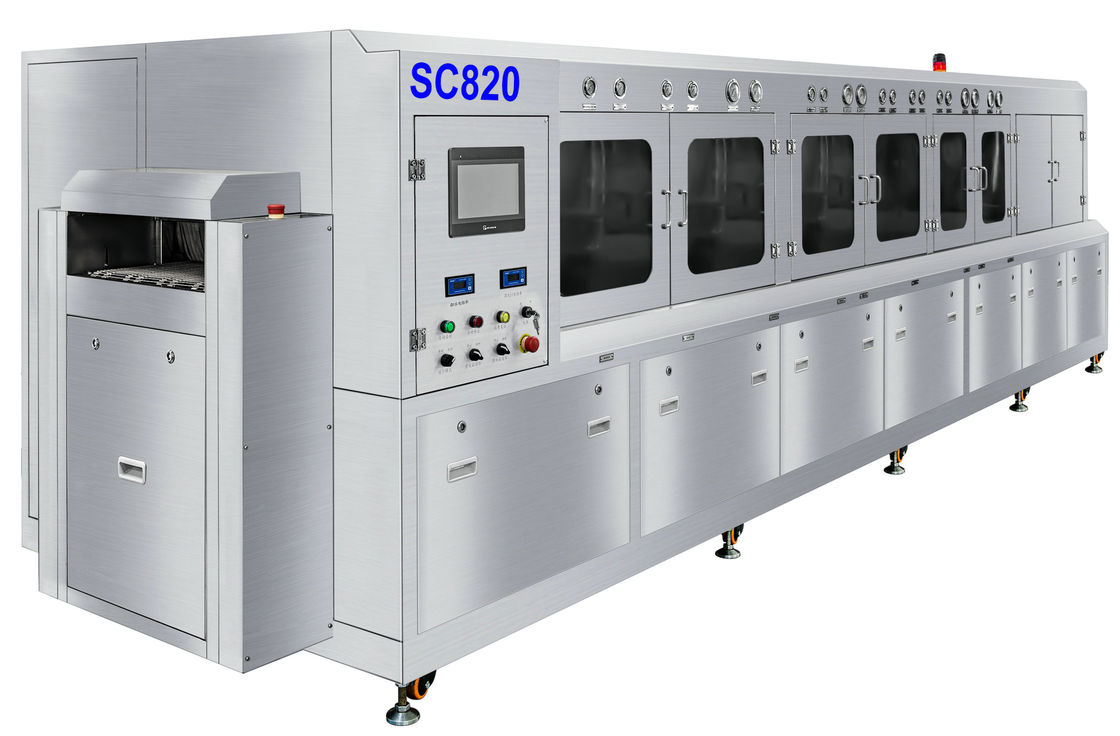

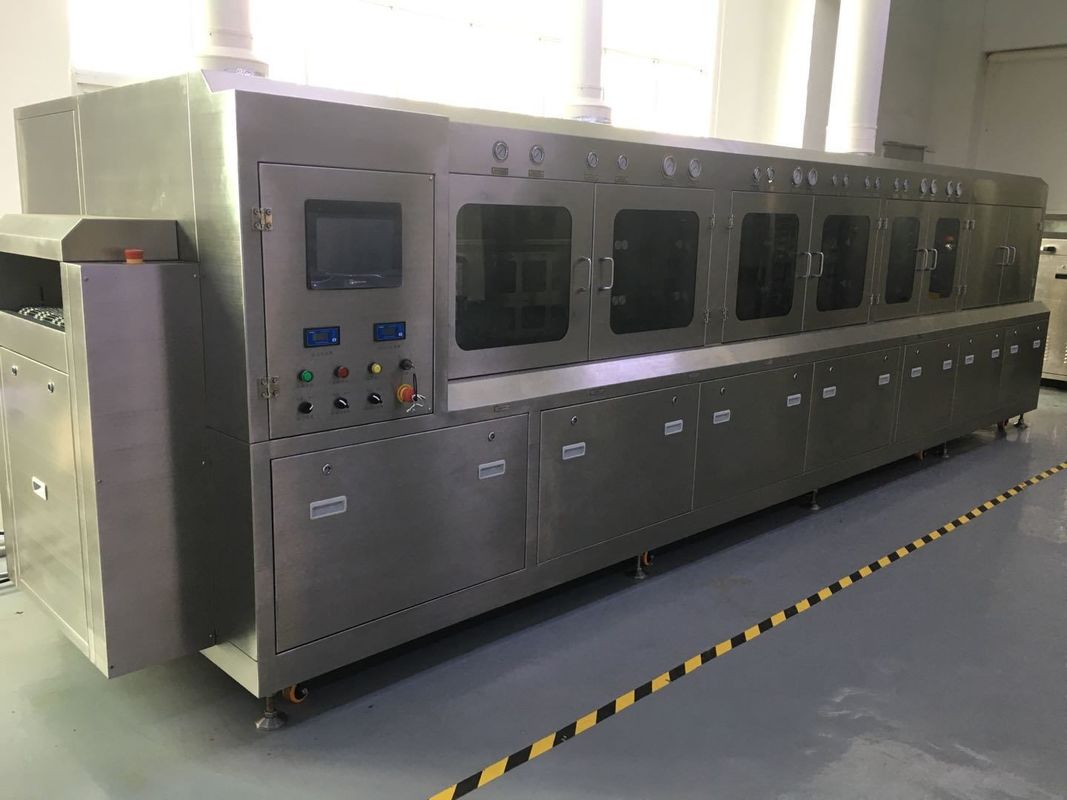

với sự phát triển của quy trình bán dẫn hiện đại, việc làm sạch thông lượng gói SIP là rất quan trọng.SC820 tóm lược, chất lượng cao và giá cả hợp lý Máy làm sạch tự động thông lượng gói SIP được sử dụng cho quy trình gói bán dẫn tiên tiến.
Đối với tất cả các loại chất trợ dung rosin, chất trợ dung hòa tan trong nước, chất trợ dung không sạch, chất hàn và các chất nhiễm bẩn hữu cơ và vô cơ khác.
Quy trình SC820: Rửa trước+Rửa1+Rửa2+ Cách ly hóa chất+Rửa trước+Rửa sạch+Xả lần cuối+ Thổi khô+Sấy khô bằng khí nóng1+ Sấy khô bằng khí nóng2.
Bằng cách sử dụng công nghệ làm sạch phun hỗn hợp mới nhất của SHENHUA, hệ thống này có những ưu điểm sau:
1. Gói SIP PCBA trong hệ thống làm sạch dây chuyền.
2. Công nghệ rửa phun hỗn hợp chất lỏng, kết quả siêu rửa, làm sạch hoàn toàn chất trợ dung hàn dán bằng nước và chất trợ dung không sạch.
3. Phần rửa dài hơn + Phần rửa nước DI + Phần thổi khí +2 phần làm khô bằng khí nóng.
4. Tự động cung cấp nước DI dạng lỏng và tươi, nước DI sau phần tràn sang phần trước để làm mới nước DI.
5. Hệ thống ống xả lên/xuống trên khu vực rửa và xả.
6. Có thể điều chỉnh áp suất phun nước và chất lỏng DI cho các yêu cầu làm sạch sản phẩm bán dẫn khác nhau.
7. Tiêu chuẩn được trang bị hệ thống theo dõi điện trở suất, dải điện trở suất 0 ~ 18 MΩ.
8. Dao khí thổi khô + Hệ thống sấy khí nóng 2 phần.
9. Hệ thống lưới băng tải phẳng PCB không gỉ SUS304.
10. Hệ thống điều khiển PLC, giao diện vận hành bằng tiếng Anh, vận hành dễ dàng.
11. Nhiều chức năng tùy chọn có sẵn.
12. Kết cấu toàn phần SUS304, chống ăn mòn Axit và Kiềm.
Thông số máy:
| S/N | Mục | Thông số kỹ thuật SC820 |
| 1 | lưới băng chuyền | 600mm |
| 2 | tốc độ băng tải | 0,1 ~ 1,5m / phút |
| 3 | chiều cao băng tải | 900 ± 50mm |
| 4 | hướng băng tải | trái sang phải |
| 5 | kích thước sản phẩm | L400*W600mm tối đa |
| 6 | chiều cao sản phẩm | Tối đa 100mm (với thành phần) |
| 7 | dung tích bể rửa | 300L |
| số 8 | dung tích bể rửa | 30L+120L+30L |
| 9 | tiêu thụ nước DI | 400~1000L/giờ |
| 10 | không khí cạn kiệt | 42m³ |
| 11 | kiểm soát điện | PLC+TP |
| 12 | phạm vi điện trở suất | 0~18MΩ |
| 13 | phạm vi PH | 0~14 |
| 14 | cung cấp không khí | 0,5Mpa |
| 15 | Nguồn cấp | AC380V,50/60HZ,3P,150KW |
| 16 | kích thước máy | L6600*W1750*H1650mm |
| 17 | trọng lượng máy | 3600kg |
Q1: SC820 có thể làm sạch loại sản phẩm bán dẫn nào?
A1: Thông lượng trên gói SIP, BGA, CSP, Flip chip....nó có phần rửa 2x600mm với 2x14 thanh phun trên đó, đó là lý do tại sao nó rất mạnh mẽ.
Q2: Tại sao lại là 150KW?
A2: trong phần rửa, nó có bộ gia nhiệt 3x12KW; trong phần rửa trước, nó có bộ gia nhiệt 1x12KW;ở phần Xả có bộ gia nhiệt 3x12KW;trong phần khô không khí nóng, nó có máy sưởi 2x7,5KW, và chúng tôi cũng có máy thổi khí, máy bơm điện.
Câu 3: Nhiệt độ chất lỏng và nhiệt độ nước DI là bao nhiêu?
A3: nhiệt độ chất lỏng có thể nóng đến 80oC;Nước DI có thể nóng đến 60℃.
Q4: Mức tiêu thụ chất lỏng mỗi giờ là bao nhiêu?
A4: Nó phụ thuộc vào chính chất lỏng và nhiệt độ, chúng tôi lắp đặt bình ngưng làm mát bằng chất lỏng, thông thường là 5 ~ 15L / Giờ.
