Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
SHENHUA
Chứng nhận:
CE,ISO,UL
Số mô hình:
SME-6600
Băng hình
Băng hình
Băng hình
Băng hình

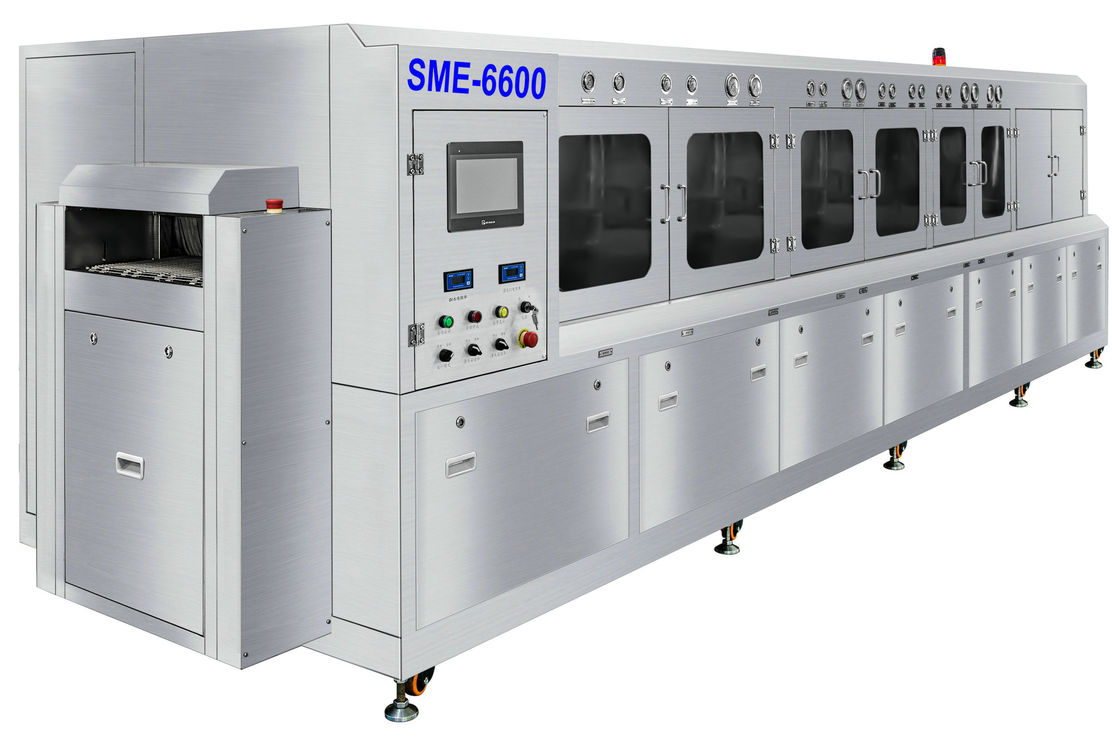

SME-6600 là mộtchiều dài 6600mmHệ thống làm sạch tự động Pbca tự động rửa bằng chất lỏng kép áp suất cao bằng thép không gỉ và rửa bằng nước DI.
Hiệu suất làm sạch tuyệt vời: Chất trợ dung PCBA còn sót lại, bóng soder và các hạt trên PCBA, chẳng hạn như: chất trợ dung rosin, chất trợ dung hòa tan trong nước, chất trợ dung không sạch, chất hàn và các chất nhiễm bẩn hữu cơ và vô cơ khác.
Phần và quy trình làm sạch chức năng: Rửa trước+Rửa1+Rửa2+ Cách ly hóa chất+Rửa trước+Xả+Xả lần cuối+ Thổi khô+Sấy khô bằng khí nóng1+ Sấy khô bằng khí nóng2.
Công nghệ làm sạch phun tiên tiến của chúng tôi, hệ thống có những ưu điểm sau:
1. PCBA số lượng lớn trong hệ thống làm sạch dây chuyền.
2. Phương pháp rửa phun chất lỏng với số lượng lớn, kết quả siêu rửa.Làm sạch hoàn toàn chất trợ dung dán chất hàn bằng nước và chất trợ dung chất hàn không sạch trên PCBA SMT hoặc THT sau khi hàn.
3. Phần rửa dài hơn + Phần rửa nước DI + Phần thổi khí +2 phần làm khô bằng khí nóng.
4. Tự động cung cấp nước DI dạng lỏng và tươi, nước DI sau phần tràn sang phần trước để làm mới nước DI.
5. Hệ thống ống xả lên/xuống trên khu vực rửa và xả.
6. Có thể điều chỉnh áp suất phun chất lỏng và nước DI cho các yêu cầu làm sạch PCBA khác nhau.
7. Tiêu chuẩn được trang bị hệ thống theo dõi điện trở suất, dải điện trở suất 0 ~ 18 MΩ.
8. Dao khí thổi khô + Hệ thống sấy khí nóng 2 phần.
9. Hệ thống lưới băng tải phẳng PCB không gỉ SUS304.
10. Hệ thống điều khiển PLC, giao diện vận hành bằng tiếng Anh, vận hành dễ dàng.
11. Nhiều chức năng tùy chọn có sẵn.
12. Kết cấu toàn phần SUS304, chống ăn mòn Axit và Kiềm.
Thông số máy:
| S/N | Mục | Thông số SME-6600 |
| 1 | lưới băng tải | 600mm |
| 2 | tốc độ băng tải | 0,1 ~ 1,5m / phút |
| 3 | chiều cao băng tải | 900 ± 50mm |
| 4 | hướng băng tải | trái sang phải |
| 5 | kích thước PCB | Tối đa L500*W600mm |
| 6 | chiều cao PCB | Tối đa 100mm (với thành phần) |
| 7 | dung tích bể rửa | 300L |
| số 8 | dung tích bể rửa | 30L+120L+30L |
| 9 | tiêu thụ nước DI | 400~1000L/giờ |
| 10 | không khí cạn kiệt | 42m³ |
| 11 | kiểm soát điện | PLC+TP |
| 12 | phạm vi điện trở suất | 0~18MΩ |
| 13 | phạm vi PH | 0~14 |
| 14 | cung cấp không khí | 0,5Mpa |
| 15 | Nguồn cấp | AC380V,50/60HZ,3P,150KW |
| 16 | kích thước máy | L6600*W1800*H1650mm |
| 17 | trọng lượng máy | 3600kg |
Q1: Tại sao SME-6600 có thể làm sạch tất cả PCBA?
A1: SME-6600 là một chiếc máy có chiều dài 6600mm, nó có phần rửa 2x600mm với 2x14 thanh phun trên đó, đó là lý do tại sao nó rất mạnh mẽ.
Q2: Tại sao lại là 150KW?
A2: trong phần rửa, nó có bộ gia nhiệt 3x12KW; trong phần rửa trước, nó có bộ gia nhiệt 1x12KW;ở phần Xả có bộ gia nhiệt 3x12KW;trong phần khô không khí nóng, nó có máy sưởi 2x7,5KW, và chúng tôi cũng có máy thổi khí, máy bơm điện.
Câu 3: Nhiệt độ chất lỏng và nhiệt độ nước DI là bao nhiêu?
A3: nhiệt độ chất lỏng có thể nóng đến 80oC;Nước DI có thể nóng đến 60℃.
Q4: Mức tiêu thụ chất lỏng mỗi giờ là bao nhiêu?
A4: Nó phụ thuộc vào chính chất lỏng và nhiệt độ, chúng tôi lắp đặt bình ngưng làm mát bằng chất lỏng, thông thường là 5 ~ 15L / Giờ.
