Nguồn gốc:
Đông Quan, Trung Quốc
Hàng hiệu:
SME
Chứng nhận:
CE, UL
Số mô hình:
SME-5600LC
Băng hình
Băng hình
Băng hình
Băng hình

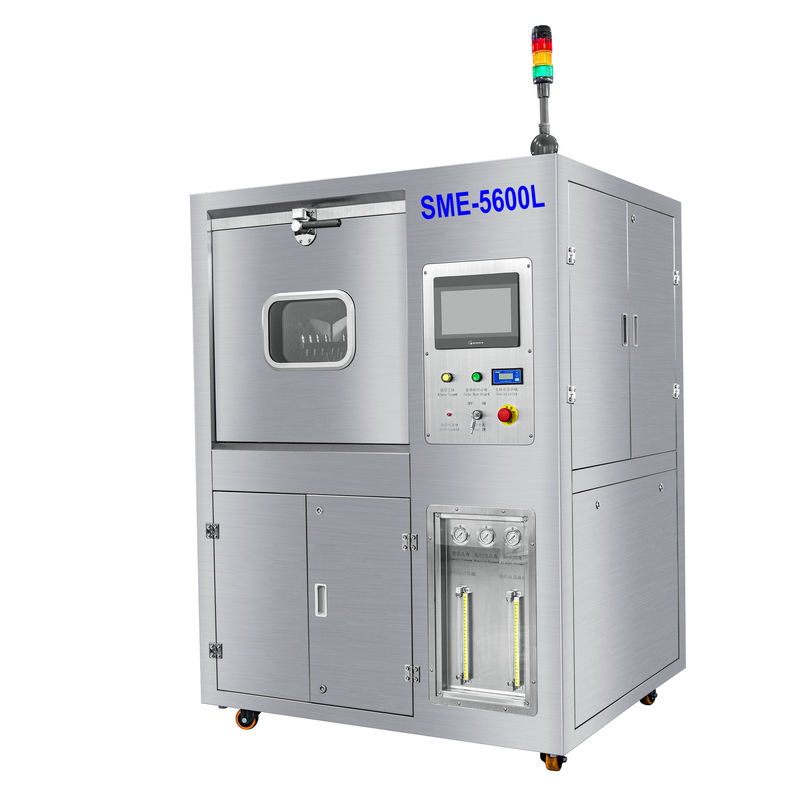

Máy khử dòng phun rửa kiểu mẻ PCBA với 3 ống phun 2 lớp Giỏ PCBA 1 tủ rửa
SME-5600CLđược thiết kế đặc biệt để loại bỏ tất cả các loại chất trợ dung trên bề mặt PCBA. Bằng cách sử dụng chất lỏng gốc nước và công nghệ làm sạch phun mạnh, rất nhanh chóng và hiệu quả để loại bỏ chất chảy cứng và khô và bóng hàn trên PCBA mà không làm hỏng PCBA.
Quy trình SME-5600LC bao gồm: rửa chất lỏng, rửa nước DI, thổi khô bằng khí nóng.
Ưu điểm của SME-5600LC:
1. Rửa bằng chất lỏng gốc nước để loại bỏ lớp phủ phù hợp trên bề mặt PCBA.

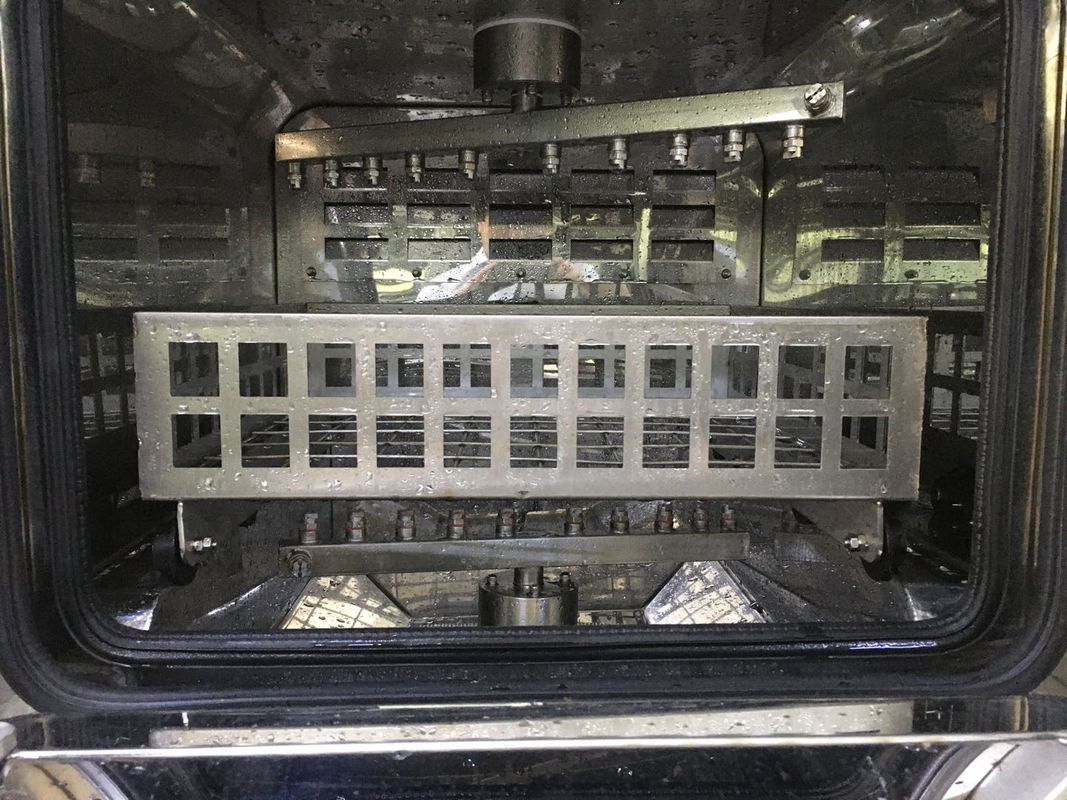

2. Rổ PCBA 2 lớp: 610mm (L) × 560mm (W) × 100mm (H) x2 lớp.
3. Tất cả các quá trình đều có thể nhìn thấy qua một cửa sổ quan sát lớn.

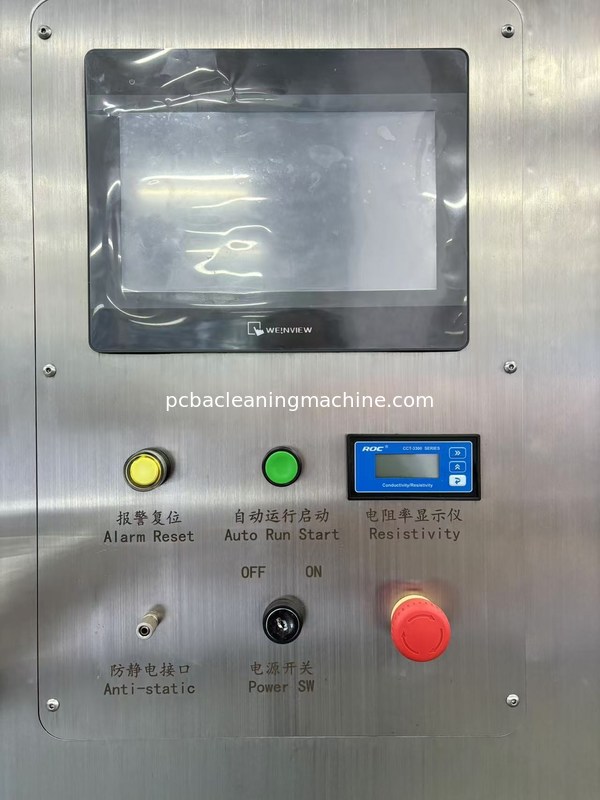

4. Giao diện hoạt động dễ dàng, cài đặt thông số dễ dàng.
5. Bộ lọc bên trong làm cho chất lỏng được sử dụng lặp đi lặp lại.
6. Đo điện trở suất nước DI theo thời gian thực và giám sát hiệu quả làm sạch.Phạm vi điện trở suất là 0 ~ 18 MΩ.
7. Chất lỏng còn lại trong máy bơm và đường ống được thổi ra bằng khí nén và chảy trở lại bể làm sạch.Chức năng này giúp tiết kiệm bột giặt lên đến 50%.
8. Rửa bằng dung dịch + rửa bằng nước DI, biến PCBA đã tráng thành một cái mới.
9. Cấu trúc hoàn toàn SUS304, chống ăn mòn solide, axit và kiềm
Thông số kỹ thuật SME-5600LC:
| MỤC | ĐẶC ĐIỂM |
| Kích thước giỏ PCBA | L610xW560xH100mmx 2 lớp |
| Dung tích thùng chứa chất lỏng pha loãng | 60L |
| Dung tích bình chứa chất lỏng phun | 18L |
| Cô đặc dung tích bể chứa | 30L |
| Thời gian rửa | 5 ~ 20 phút |
| Thời gian rửa sạch | 1 ~ 2 phút / lần |
| Lần rửa | 1 ~ 10 lần |
| Thời gian khô | 10 ~ 30 phút |
| Nhiệt độ nhiệt chất lỏng pha loãng | nhiệt độ phòng ~ 60ºC |
| Thời gian khô PCB | nhiệt độ phòng ~ 99ºC |
| Phạm vi điện trở suất | 0 ~ 18MΩ |
| Bộ lọc chất lỏng | 0,2um |
| Bộ lọc nước DI | 0,2um |
| Bộ lọc khí | 10um |
| Kích thước lỗ thông hơi | φ76XH50 (mm) |
| Nguồn cấp | AC380, 3 pha, 50 / 60Hz, 30KW |
| Cung cấp không khí | 0,5Mpa, 400L / phút |
| Kích thước máy | L1300xW1200x1850 (mm) |
| Trọng lượng máy | 600kg |
Q1: Thời gian chu kỳ của máy làm sạch hàng loạt SME-5600LC là gì?
A1: Tổng 30 ~ 45 phút.rửa 10 phút + rửa 10 phút + khô 10 ~ 25 phút.
Câu hỏi 2: Có thể sử dụng liuqid nào trong SME-5600LC để làm sạch PCBA?
A2: Nước rửa chất lỏng làm sạch PCBA gốc nước, nước rửa DI.
Câu hỏi 3: Có nhiều máy tính có thể làm sạch SME-5600LC trong một chu kỳ không?
Ví dụ: A3: L200 * W100mm PCBA kích thước, nó có thể làm sạch 30 ~ 40 chiếc.
Q4: Các PCBA có cần nướng sau quá trình rửa, tráng và sấy khô trong máy không?
A4: Chắc chắn rồi, PCBA sau khi làm sạch cần phải cho vào lò điện và nướng trong 2 giờ ở 100 ~ 110 ℃ hoặc 4 giờ ở 80 ~ 90 ℃ để làm cho PCBA khô hoàn toàn.

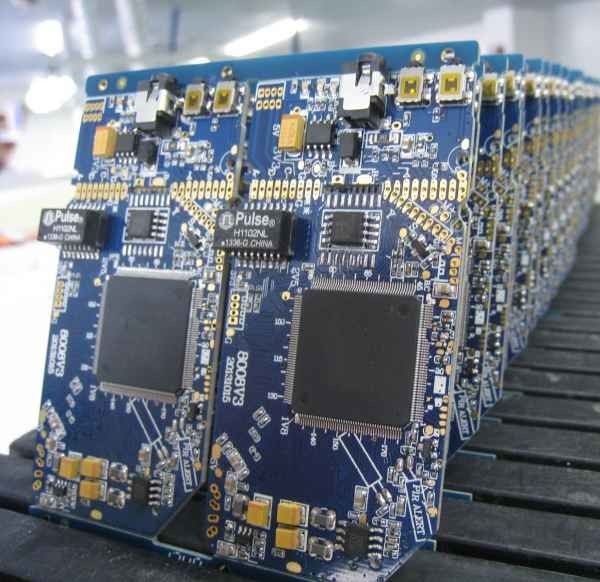

Hình ảnh so sánh trước khi sạch và sau khi sạch:
