Nguồn gốc:
Quảng Đông, Trung Quốc
Hàng hiệu:
SHENHUA
Chứng nhận:
CE,ISO,UL
Số mô hình:
SME-6300
Băng hình
Băng hình
Băng hình
Băng hình

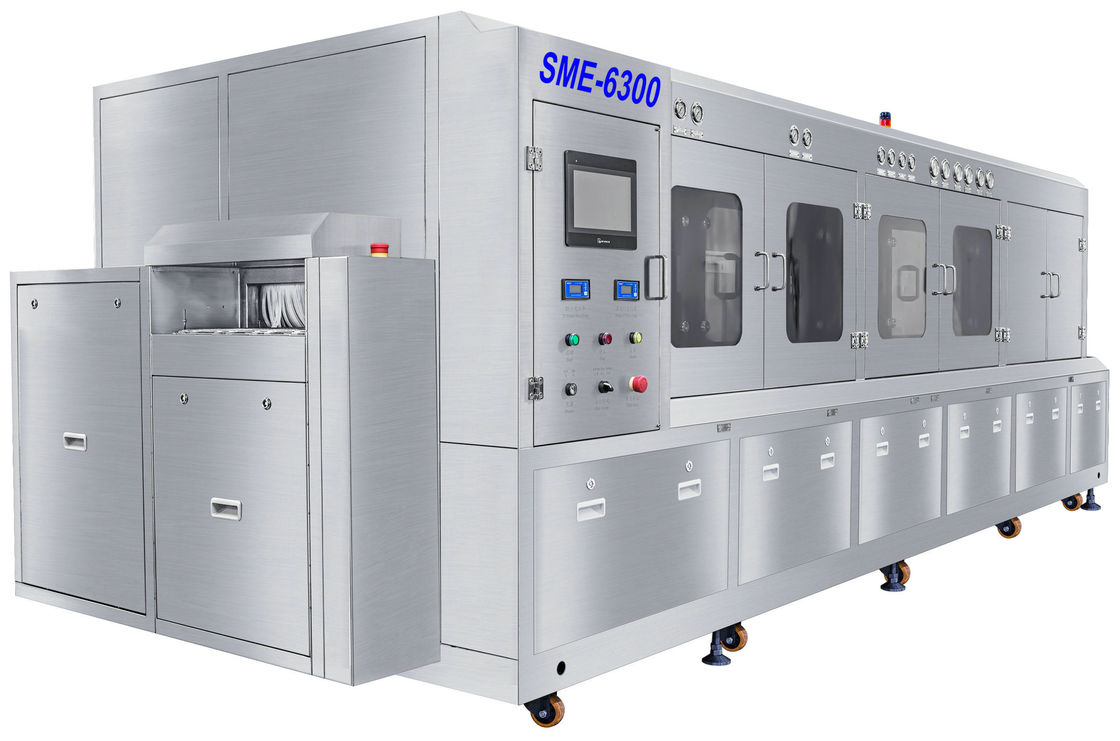

SME-6300, a PCBA được CE phê duyệt trong hệ thống làm sạch dây chuyền với rửa chất lỏng DI rửa nước và quy trình làm khô bằng không khí nóng.Nó là trong dòng, chất lượng cao, dấu chân nhỏ hơn, máy làm sạch hàng loạt.
SME-6300 là một máy làm sạch PCBA mạnh mẽ có thể làm sạch dư lượng chất trợ dung, bóng mờ và các hạt trên PCBA lắp ráp, chẳng hạn như: thông lượng nhựa thông, thông lượng hòa tan trong nước, thông lượng không sạch, bột hàn và các chất bẩn hữu cơ và vô cơ khác.
Quy trình mạnh mẽ: Rửa sơ bộ + Rửa sạch + Cách ly hóa chất + Xả sơ bộ + Xả sạch + Xả lần cuối + Xả gió + Sấy khô bằng không khí nóng1 + Sấy khô bằng khí nóng2.Nó có thể sử dụng để làm sạch hầu hết các loại PCBA.
Ưu điểm của máy:
1. PCBA trong hệ thống làm sạch dây chuyền.
2. lớn amout lỏng phun phương pháp rửa, kết quả rửa siêu.Làm sạch hoàn toàn chất trợ dung dịch hàn dính sơn nước và chất trợ dung dịch hàn không sạch trên SMT hoặc THT PCBA sau khi hàn.
3. Phần rửa + Phần rửa bằng nước DI + Phần thổi khí + 2 phần làm khô bằng gió nóng.
4. Cấp nước DI dạng lỏng và nước ngọt tự động, nước DI sau phần sau tràn sang phần trước để tái tạo nước DI.
5. Lên / xuống hệ thống spary trên các phần rửa và rửa.
6. Áp suất phun chất lỏng và nước DI có thể được điều chỉnh cho các yêu cầu làm sạch PCBA khác nhau.
7. Tiêu chuẩn trang bị hệ thống giám sát điện trở suất, dải điện trở suất 0 ~ 18 MΩ.
8. Máy thổi khí thổi khô + Hệ thống sấy khí nóng 2 phần.
9. Hệ thống lưới băng tải phẳng PCB không gỉ SUS304.
10. Hệ thống điều khiển PLC, giao diện hoạt động tiếng Anh, vận hành dễ dàng.
11. nhiều chức năng tùy chọn có sẵn.
12. Cấu trúc tổng SUS304, chống ăn mòn axit và kiềm.
Thông số máy:
| S / N | Mục | Thông số kỹ thuật SME-6300 |
| 1 | lưới conyeyor | 500mm |
| 2 | tốc độ băng tải | 0,1 ~ 1,5m / phút |
| 3 | chiều cao băng tải | 900 ± 50mm |
| 4 | hướng băng tải | Trái sang phải |
| 5 | Kích thước PCB | L400 * W500mm là tối đa |
| 6 | Chiều cao PCB | 100mm là tối đa (với thành phần) |
| 7 | dung tích bể rửa | 300L |
| số 8 | dung tích bể rửa | 40L + 120L + 30L |
| 9 | Tiêu thụ nước DI | 400 ~ 1000L / H |
| 10 | không khí kiệt quệ | 42m³ |
| 11 | kiểm soát điện | PLC + TP |
| 12 | Phạm vi điện trở suất | 0 ~ 18MΩ |
| 13 | Phạm vi PH | 0 ~ 14 |
| 14 | cung cấp không khí | 0,5Mpa |
| 15 | Nguồn cấp | AC380V, 50 / 60HZ, 3P, 110KW |
| 16 | kích thước máy | L5200 * W1800 * H1650mm |
| 17 | trọng lượng máy | 2600KG |
Q1: SME-6300 có thể làm sạch loại PCBA nào?
A1: SME-6300 là một máy dài 5200mm, nó có phần rửa 1x600mm với 2x8 thanh phun.Thông thường, nó có thể làm sạch tất cả PCBA bằng cách điều chỉnh tốc độ băng tải.Đối với PCBA chính xác nhất, cần điều chỉnh tốc độ băng tải thành 0,2m / phút;Thông thường, nó có thể đặt thành 0,3 ~ 0,4m / phút.
Q2: Tại sao nó là 110KW?
A2: trong phần rửa, nó có lò sưởi 2x12KW; trong phần trước khi rửa, nó có lò sưởi 1x12KW;trong phần Rinse, nó có lò sưởi 2x12KW;trong phần khô không khí nóng, nó có lò sưởi 2x7,5KW, và chúng tôi cũng có máy thổi khí, máy bơm điện.
Q3: Nhiệt độ chất lỏng và nhiệt độ nước DI là gì?
A3: nhiệt độ chất lỏng có thể nóng đến 80 ℃;Nước DI có thể nóng đến 60 ℃.
Q4: Lượng chất lỏng tiêu thụ mỗi giờ là bao nhiêu?
A4: Nó phụ thuộc vào chất lỏng và nhiệt độ, chúng tôi lắp đặt bình ngưng làm mát bằng chất lỏng, thường là 5 ~ 15L / giờ.
