Nguồn gốc:
Đông Quan, Trung Quốc
Hàng hiệu:
SHENHUA
Chứng nhận:
CE,UL
Số mô hình:
SME-860
Băng hình
Băng hình
Băng hình
Băng hình
Mô tả máy
SMT-800 MES được kết nối với máy làm sạch stencil điện 200V và 415V bằng cách sử dụng dung dịch nước và nước DI.
Hệ thống MES được điều khiển bằng máy tính công nghiệp kết nối với máy làm sạch bằng điện hàn smt dán stencillà một hệ thống tự động, công nghiệp + PLC được điều khiển và hệ thống MES kết nối thiết bị thông minh.SME-860 có mô-đun MES và cổng MES và có thể cung cấp thông số máy cho hệ thống MES của khách hàng.

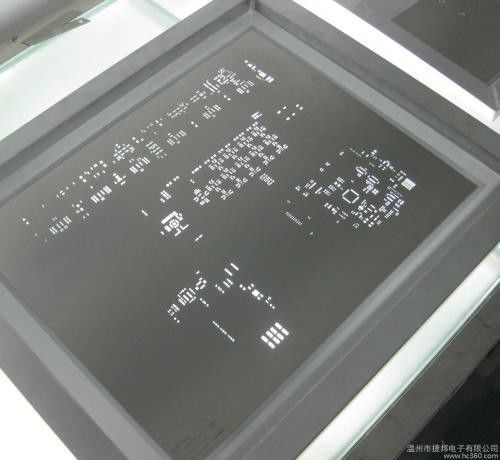

SME-800 Nhiều ứng dụng:hàn dán stencil,stenci keo đỏl, độ dày 3mmgiấy nến cooper keo đỏ, 3mmkeo dán nhựa màu đỏ, PCB bị in sai và chổi cao su.
Quy trình làm sạch SME-800: rửa chất lỏng gốc nước - rửa nước DI - thổi khô bằng khí nóng.

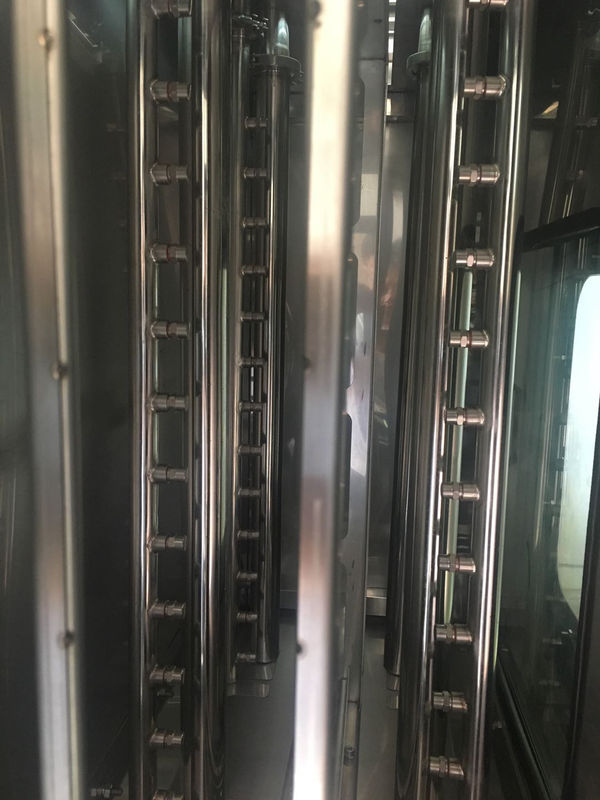

SME-800 có cấu trúc cơ chế ổn định - 4 thanh phun làm sạch và 4 dao dẫn khí được cố định ở bên trái và bên phải của stencil;stencil di chuyển qua lại trong tủ làm sạch ..
Tính năng máy:
1. Quy trình: rửa chất lỏng gốc nước + rửa sạch nước DI + quy trình làm khô thổi khí nóng.
2. Đa sử dụng: keo hàn / stencil keo đỏ, stencil cooper keo đỏ / mặt nạ nhựa, PCB in sai, chổi cao su.
3. Cơ chế ổn định: stencil di chuyển qua lại trong tủ rửa trong khi thanh phun và dao dẫn khí được cố định. - giúp máy hoạt động ổn định và có thể hoạt động trở lại.
4. Kết quả làm sạch tuyệt vời: áp lực phun lên đến 4 ~ 5kg / cm2 và vòi phun khối lượng lớn, kết quả làm sạch rất tốt.
5. Hệ thống lọc thời gian thực: chất lỏng và nước có thể được sử dụng tuần hoàn lại, không có bóng hàn nào quay trở lại bề mặt stencil nữa.Đặc biệt là đối với stencil chính xác.
6. Khoảng cách ít hơn, hiệu quả hơn: 4 que phun và dao không khí được cố định ở bên trái và bên phải của stencil, khoảng cách di chuyển của stencil dài 750mm giảm xuống còn 420mm.
7. Đồng hồ đo áp suất: đồng hồ đo áp suất chất lỏng làm sạch / nước súc rửa / bộ lọc chất lỏng / bộ lọc nước trên bảng điều khiển phía trước, dễ dàng xem và theo dõi chúng.
8. Cấu trúc thép không gỉ SUS304: bảo vệ chống ăn mòn kiềm và kiềm.Tất cả các đường ống, thùng fIlter và máy bơm là vật liệu sus304, không có ống nhựa nào cả.
9. Một phím hoạt động dễ dàng: chỉ cần nhấn phím “bắt đầu”, tất cả quá trình đang chạy tự động theo cài đặt chương trình.
10. Có thể nhìn thấy: cửa sổ ở phía bên phải của buồng sạch, tất cả quá trình đều có thể nhìn thấy.
11. Giảm chi phí chất lỏng: Khí nén thổi ra vẫn còn chất lỏng trong đường ống và máy bơm sau quá trình làm sạch, tiết kiệm đến 50% chất lỏng.
12. Điều khiển PLC, giao diện hoạt động tiếng Anh TP: thời gian sạch, tạm thời; thời gian rửa, nhiệt độ;Các thông số thời gian khô, nhiệt độ ... dễ dàng cài đặt và sửa đổi.
13. Chức năng thêm và xả chất lỏng và nước Auot: Được trang bị bơm khí tự động thêm và xả chất lỏng / nước.
14. Phụ tùng chất lượng cao, nổi tiếng thế giới từ Scheidier, Mitsubish, Omron, SMC, CKD.
15. Bảo vệ LS: 4 mức chất lỏng và nước, mức thấp để bảo vệ máy sưởi, máy bơm, mức M và H nhắc nhở thêm liuqid hoặc nước, mức HH để bảo vệ chống tràn.
16. Kiểm soát nhiệt độ máy sưởi: Tính toán PID, độ chính xác ± 3 °, bảo vệ quá nhiệt.
17. Nước mở vòng lỏng và vòng đóng: cả 2 vòng này đều có thể được lựa chọn để sử dụng.
18. Chức năng phần mềm tuyệt vời: chế độ auot / thủ công, cổng I / O, cài đặt tham số, nhắc nhở thay thế bộ lọc ...
Thông số máy:
| S / N | Mục | ĐẶC ĐIỂM | Nhận xét |
| 1 | kích thước stencil | L29 * W29 * T1.57 inch | |
| 2 | thời gian rửa | 3 ~ 5 phút | |
| 3 | thời gian rửa sạch | 1 ~ 2 phút | |
| 4 | thời gian khô | 3 ~ 6 phút | |
| 5 | rửa nhiệt độ chất lỏng | nhiệt độ phòng ~ 60 ℃ | |
| 6 | Nhiệt độ nước DI | nhiệt độ phòng ~ 60 ℃ | |
| 7 | nhiệt độ không khí nóng | nhiệt độ phòng ~ 100 ℃ | |
| số 8 | dung tích bồn chứa chất lỏng / bồn chứa nước | 60L / 60L | |
| 9 | áp suất phun chất lỏng / nước | 4 ~ 5kg / cm2 | |
| 10 | loại chất lỏng | chất lỏng gốc nước | |
| 11 | Loại nước | Nước DI hoặc nước DM | |
| 12 | độ chính xác của bộ lọc chất lỏng / nước | 1um / 1um | |
| 13 | năng lượng nhiệt lỏng | 9KW | |
| 14 | nhiệt nước | 9KW | |
| 15 | năng lượng nhiệt không khí nóng | 6KW | |
| 16 | năng lượng điện và cung cấp không khí | AC380V, 3P, 50 / 60Hz, 28KW, 0,5Mpa | |
| 17 | Kích thước máy | L1300 * W1400 * H1970mm | |
| 18 | Trọng lượng máy | 720kg |
Câu hỏi và trả lời:
Q1.Tại sao chọn máy làm sạch stencil điện này?
A1: Vì SME-800 sử dụng chất lỏng gốc nước an toàn, bảo vệ môi trường và dễ rửa sạch.
Câu hỏi 2: SME-800 có thể làm sạch keo đỏ dày 3mm in giấy nến cooper và mặt nạ palstic không?
A2: Có, nó có thể vì áp lực làm sạch mạnh mẽ của nó có thể làm thủng rất ít lỗ trên giấy nến và mặt nạ để rửa sạch keo đỏ ra ngoài.
Q3: Nó có rất khô sau khi rửa, rửa và làm khô quá trình không?
A3: Có, nó rất khô vì nhiệt độ không khí nóng và thổi khí.
Q4: Làm thế nào SME-800 làm sạch PCB in sai, chổi cao su và giấy nến không khung?
A4: Bằng cách sử dụng vật cố định PCB được in sai, vật cố định bằng chổi cao su, vật cố định stencil không khung của chúng tôi.
So sánh kết quả Cleanin trước và sau khi làm sạch:
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
Băng hình
