Máy làm sạch khuôn mẫu bằng chất lỏng keo dán và keo đỏ tự động SMT
SHENHUA là nhà sản xuất máy làm sạch khuôn mẫu smt hàng đầu tại Trung Quốc.
Chúng tôi sản xuất máy làm sạch khuôn mẫu smt bằng phun khí nén, máy làm sạch khuôn mẫu smt bằng phun điện và máy làm sạch khuôn mẫu smt bằng sóng siêu âm. Chúng tôi đã lắp đặt hơn 800 bộ tại các nhà máy của khách hàng trong và ngoài nước và đã bán khoảng 100 bộ máy làm sạch vào năm 2020.

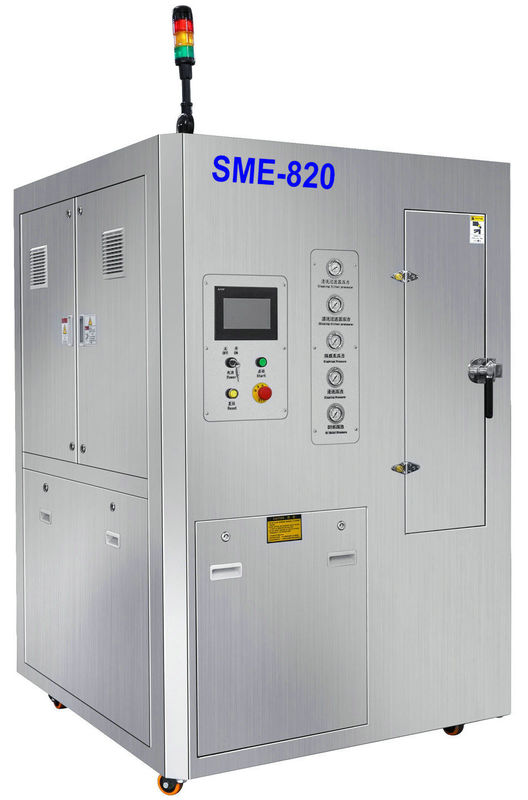

SME-820 là mộtMáy làm sạch khuôn mẫu bằng chất lỏng keo dán và keo đỏ bằng thép không gỉ SMT. Việc rửa bằng chất lỏng và xả bằng nước DI là 2 hệ thống độc lập. 2 bộ đường ống, 2 bộ bơm điện, 2 thùng lọc.
SME-820 có thể làm sạch mỏng khuôn mẫu keo dán, khuôn mẫu keo đỏ, độ dày 3mm khuôn mẫu đồng keo đỏ,độ dày 3mm khuôn mẫu nhựa keo đỏ, PCB in sai và gạt mực.

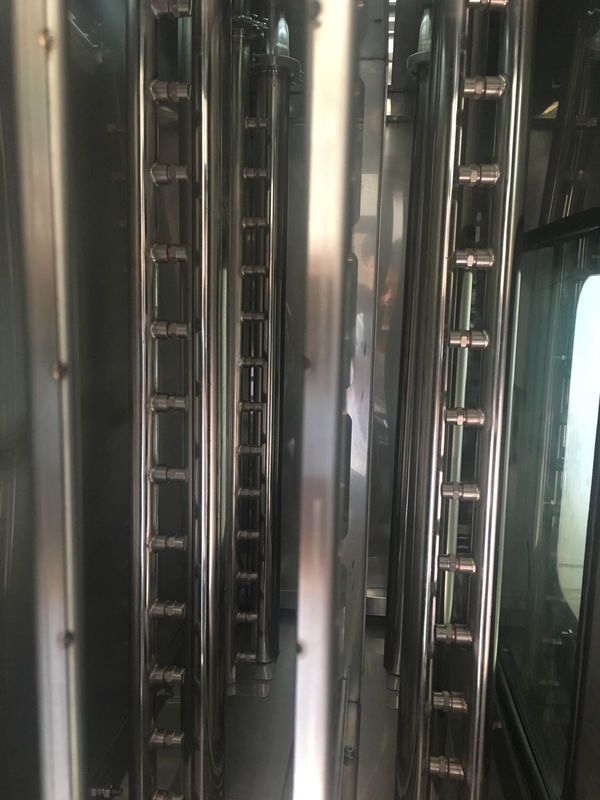

Quy trình SME-820: rửa bằng chất lỏng gốc nước--xả bằng nước DI--sấy khô bằng khí nóng. SME-820 có 4 thanh phun làm sạch cố định, 4 dao gió cố định 2 bên trái và 2 bên phải của khuôn mẫu.
SME-820 có cấu trúc cơ chế ổn định nhất so với các máy làm sạch khuôn mẫu khác--4 thanh phun làm sạch và 4 dao gió cố định; khuôn mẫu di chuyển qua lại.
Tính năng của máy:
1. Tất cả các loại khuôn mẫu keo dán SMT , khuôn mẫu đồng/nhựa keo đỏ, PCB in sai và gạt mực.
2. 4 thanh phun và 4 dao gió cố định trong khi khuôn mẫu di chuyển qua lại, đáng tin cậy và ổn định cơ chế.
3. Tổng cộng 2 hệ thống rửa và xả khác nhau.
4. Quá trình của máy có thể nhìn thấy thông qua một cửa sổ quan sát lớn.
5. Hệ thống lọc chất lỏng và nước DI theo thời gian thực.
6. Khí nén thổi ra chất lỏng còn lại trong đường ống và bơm. Chức năng này tiết kiệm chất lỏng.
7. Vật liệu thép không gỉ SUS304, bảo vệ chống ăn mòn axit và kiềm .
8. Điều khiển PLC và giao diện vận hành TP tiếng Anh.
9. Nhiệt độ chất lỏng, thời gian rửa chất lỏng, thời gian xả nước DI, nhiệt độ nước DI, thời gian và nhiệt độ sấy khô bằng khí nóng có thể được thiết lập và sửa đổi.
10. Chức năng tự động thêm và xả chất lỏng và nước DI.
11. Chức năng báo động thay thế bộ lọc chất lỏng và nước DI kịp thời.
12. Các bộ phận điện và khí nén Schneider, Mitsubishi, SMC, CKD, Omron nổi tiếng thế giới.
Thông số kỹ thuật của máy:
| S/N | Mục | THÔNG SỐ KỸ THUẬT | Ghi chú |
| 1 | kích thước khuôn mẫu | L29*W29*T1.57inches | |
| 2 | thời gian rửa | 3~5 phút | |
| 3 | thời gian xả | 1~2 phút | |
| 4 | thời gian sấy | 3~6 phút | |
| 5 | nhiệt độ chất lỏng rửa | nhiệt độ phòng~60℃ | |
| 6 | nhiệt độ nước DI | nhiệt độ phòng~60℃ | |
| 7 | nhiệt độ khí nóng | nhiệt độ phòng~100℃ | |
| 8 | dung tích bình chứa chất lỏng/bình chứa nước | 60L/60L | |
| 9 | áp suất phun chất lỏng/nước | 4~5kg/cm2 | |
| 10 | loại chất lỏng | chất lỏng gốc nước | |
| 11 | Loại nước | Nước DI hoặc nước DM | |
| 12 | độ chính xác của bộ lọc chất lỏng/nước | 1um/1um | |
| 13 | công suất gia nhiệt chất lỏng | 9KW | |
| 14 | công suất gia nhiệt nước | 9KW | |
| 15 | công suất gia nhiệt khí nóng | 6KW | |
| 16 | nguồn điện và cung cấp khí | AC380V,3P,50/60Hz,28KW,0.5Mpa | |
| 17 | Kích thước máy | L1300*W1400*H1970mm | |
| 18 | Trọng lượng máy | 720kg |
Câu hỏi và trả lời:
Q1. Tại sao chọn máy làm sạch khuôn mẫu điện này?
A1: Bởi vì SME-820 sử dụng chất lỏng gốc nước an toàn, bảo vệ môi trường và dễ xả.
Q2: SME-820 có thể làm sạch khuôn mẫu đồng in keo đỏ dày 3mm và mặt nạ nhựa không?
A2: Có, nó có thể vì áp suất làm sạch mạnh mẽ của nó có thể xuyên qua các lỗ rất nhỏ trong khuôn mẫu và mặt nạ để rửa keo đỏ ra.
Q3: Nó có rất khô sau quá trình rửa, xả và sấy không?
A3: Có, nó rất khô vì nhiệt độ không khí nóng và kết quả thổi khí.
Q3: SME-820 làm sạch PCB in sai, gạt mực và khuôn mẫu không khung như thế nào?
A4: Bằng cách sử dụng đồ gá PCB in sai, đồ gá gạt mực, đồ gá khuôn mẫu không khung của chúng tôi.

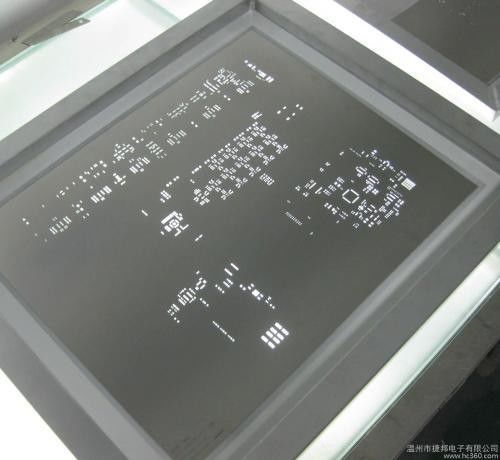

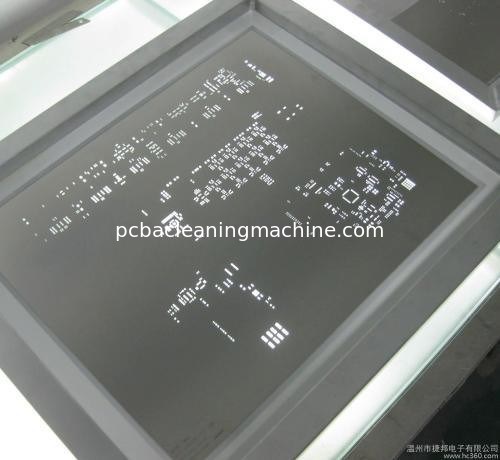

So sánh kết quả làm sạch trước và sau khi làm sạch:
